故障现象 | 1) 切割角度大 2) 碎芯 3) 切不断 4) 结构零件损坏 |
针对机型 | C105 |
可能原因 | 1) 原因1：刀片高度偏高。 2) 原因2：刀片高度偏低。 3) 原因3：刀片高度低。 |
处理方法 | 原因1、2、3： 请参考文件“切割刀刀片调整与更换.pdf”调节刀片高度 或更换结构零件。 |
COMWAY光纤熔接机-通信人的好帮手!
相关知识
.光纤熔接机维修系列：熔接机 CMOS显示区域花屏或黑屏故障的...
.光纤熔接机维修系列：光纤熔接机显示屏花屏的维修方法.
.光纤熔接机无法开机：停在开机LOGO或型号界面 故障现象如何...
.光纤熔接机熔接损耗偏大的解决方法？
北京 广州 上海 深圳 武汉 珠海 长沙 西安 天津 郑州 石家庄 青岛 新疆 甘肃 青海 湖北 广西 海南 贵州 山东 山西
光纤切割刀快速调刀教程
一、以下情况需要重新校调光纤切割刀
1，光纤熔接机显示光纤切割角度变大，熔接机损毫变大；
2，光纤切割刀切割光纤端面碎裂
3，光纤切割刀切不断光纤
出现以上现象时，请按以下章节重新校调切割刀，可以让切割刀重新恢复正常工作状态。
二、所需工具清单立准备

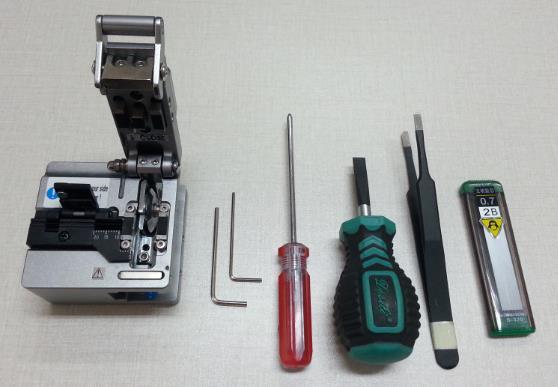

切割调刀工具清单图
从左往右依次为：
1，要校调的切割刀
2，随切割刀附带的六角扳手（大号1把、小号一把）
3，十字螺丝刀1把
4，一字螺丝刀1把
5，镊子1把
6，2B铅笔芯（0.7MM，文具店有售，只需要1根）
三、光纤切割刀刀片高度校调

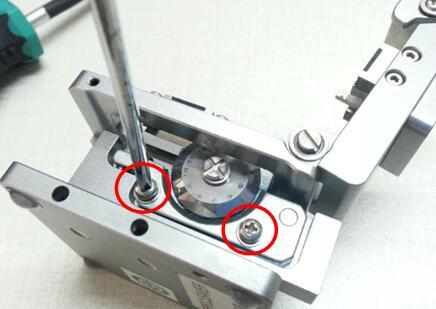

1.用十字螺丝刀松开切割刀侧面的两颗十字螺丝：
（这两颗螺丝作用是在调节好刀片高度后锁紧刀片架，因此调节高度前要先松开。）
2.用大号六角扳手松开白色六角螺丝：

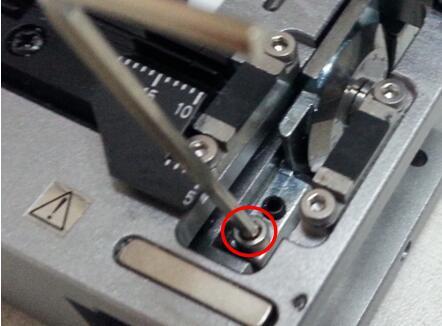

3.通过用小号六角扳手调节黑色六角螺丝来调节刀片的高度：
顺时针拧紧：调高刀片
逆时针拧松：调低刀片
4.调好刀片高度后再拧紧步骤2中的白色六角螺丝。
5.用0.7MM铅笔芯测试刀片高度是否合适。
测试步骤如下：

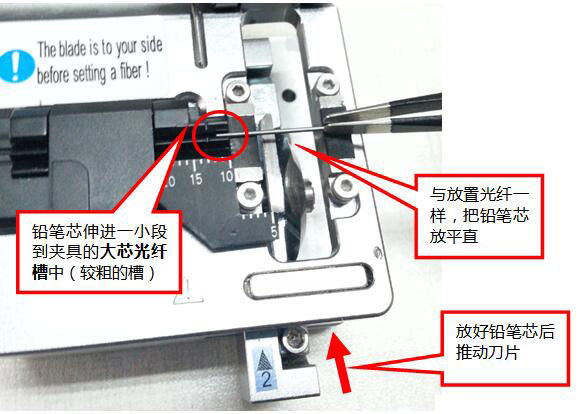

a)用镊子将铅笔芯平到切割刀橡胶垫上（折断多余部分）：

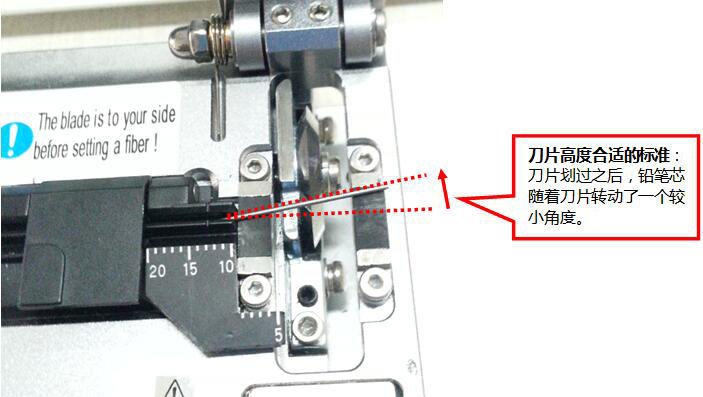

b)推动刀片，如果铅笔芯随着刀片转动一个小角度（如图），则刀片高度合适：
c)切割光纤，检查此时切割刀性能是否正常（切割角度3°以内越小越好、端面平整）。
6.如果测试光纤切割还不满足要求，重复步骤1到5，直到将切割刀校调好，最后重新锁紧步骤1中拧松的两颗侧面的十字螺丝。
以上为刀片高度校调的全部步骤，如果按以上步骤校调不好，则表示当前刀片的切割点已损坏，此时需要旋转刀片切割点后再校调刀片高度，请看下面章节。
四、旋转刀片切割点

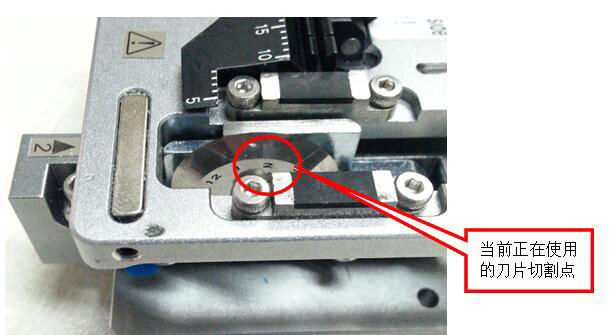

1.检查当前正在使用的刀片切割点编号：

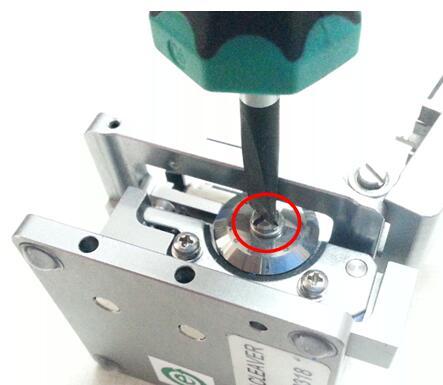

2.用十字螺丝刀拧紧刀片固定螺丝，转动刀片，将切割点转动到下一个编号，再锁紧固定螺丝：
3.再按前一章节的操作方法调节好刀片高度。
