单芯光纤熔接机的使用方法(附详细图片示例)
发布时间:2022-04-08 浏览数:0

   光纤熔接机主要用于光通信光缆的施工和维护,所以又叫光缆熔接机。一般工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根,以实现光纤模场的耦合


通常单芯光纤熔接机的使用方法一般都基本相同:

1、开剥光缆,并将光缆固定到盘纤架上。常见的光缆有层绞式、骨架式和中心束管式光缆,不同的光缆要采取不同的开剥方法,剥好后要将光缆固定到盘纤架。

1

2、将剥好的光纤分别穿过热缩管。不同束管、不同颜色的光纤要分开,分别穿过热缩管。

1

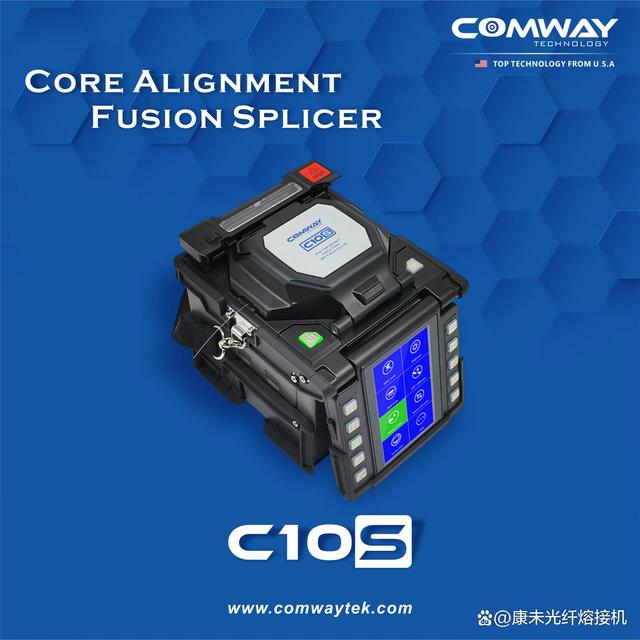

3、按熔接机开机键,设置合适的熔接方式。光纤熔接方式类型有:SM色散非位移单模光纤(ITU-T G.652)、MM多模光纤(ITU-T G.651)、DS色散位移单模光纤(ITU-T G.653)、NZ非零色散位移光纤(ITU-T G.655),BI耐弯光纤(ITU-T G.657)等,要根据不同的光纤类型来选择合适的熔接方式,而最新的COMWAY康未C10S,C9S光纤熔接机有自动识别光纤的功能,可自动识别各种类型的光纤,同时支持最新的5G光纤,G654E光纤;

3

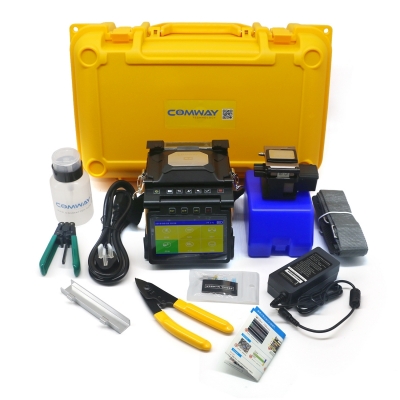

4、制做合格的光纤端面。光纤端面制作的好坏将直接影响熔接质量,所以在熔接前必须制备合格的端面。用专用的剥线工具剥去涂覆层,再用沾用酒精的清洁麻布或棉花在裸纤上擦拭几次,使用精密光纤切割刀切割光纤,对0.25mm(外涂层)光纤,切割长度为8mm-16mm,对0.9mm(外涂层)光纤,切割长度只能是16mm。


2

5、放置光纤。将光纤放在熔接机的V型槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,并正确地放入防风罩中。

4

6、熔接光纤。按下熔接键后,光纤相向移动,移动过程中,产生一个短的放电清洁光纤表面,当光纤端面之间的间隙合适后熔接机停止相向移动,设定初始间隙,熔接机测量,并显示切割角度。在初始间隙设定完成后,开始执行纤芯或包层对准,然后熔接机减小间隙(最后的间隙设定),高压放电产生的电弧将左边光纤熔到右边光纤中,最后微处理器计算损耗并将数值显示在显示器上。如果估算的损耗值比预期的要高,可以按放电键再次放电,放电后熔接机仍将计算损耗。

5

7、取出光纤并用加热器加固光纤熔接点。打开防风罩,将光纤从熔接机上取出,再将热缩管移动到熔接点的位置,放到加热器中加热,加热完毕后从加热器中取出光纤。操作时,由于温度很高,不要触摸热缩管和加热器的陶瓷部分。
6

89

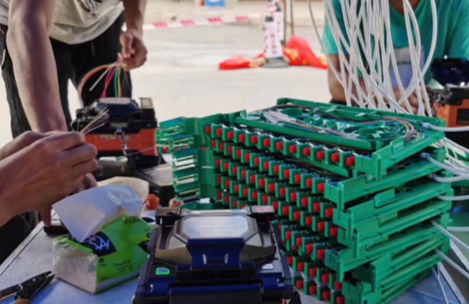

8、盘纤并固定。将接续好的光纤盘到光纤收容盘上,固定好光纤、收容盘、接头盒、终端盒等,操作完成。
