XFP光模块与SFP+光模块能互通吗?
发布时间:2022-04-27 浏览数:0

在光纤网络中,光模块是实现数据传输必不可少的组件之一。10G光模块凭借着较低的成本和功耗被广泛应用于学校、公司等应用环境中。XFP光模块和SFP+光模块是两种常见的10G光模块,您对它们了解多少?知道两者之间有什么区别?能否相互通信?您将会在本文中找到答案。

XFP光模块与SFP+光模块有什么区别?

首先,我们先充分了解一下XFP光模块和SFP+光模块,然后再从中剖析两者的不同之处。

XFP光模块和SFP+光模块基础介绍

XFP由XFP 多源协议(MSA)定义,于2002年7月19日公布,2003年3月3日正式推出,后在2005年8月31日对其进行了小范围的更新。XFP光模块是一种支持热插拔且独立于通信协议的10G光模块,可在850nm/1310nm/1550nm波长下进行数据传输,主要应用于10G以太网、10Gbit/s光纤通道、OC-192的数字传输、同步光网络STM-64、10Gbit/s光传输网络(OTN)OUT-2以及并行光纤链路。

SFP+是SFP的升级版,由SFP+多源协议(MSA)定义,于2006年5月9日正式发布,后2009年7月6日发布4.1版本。SFP+光模块是一种小型可热插拔的10G光模块,遵循IEEE 802.3ae、SFF-8431和SFF-8432协议,可在850nm/1310nm/1550nm波长下工作,应用于10G以太网、10G光纤通道、10G SONET/SDH、OTN、CPRI无线、16G光纤通道和32G光纤通道。

下表为10G XFP光模块和10G SFP+光模块的基本参数对比。

封装XFPSFP+
标准IEE802.3ae;XFP MSAIEE802.3ae;SFF-8431;SFF-8432
传输速率10Gbps6Gbps;8.5Gbps;10Gbps
波长

850nm/1310nm/1550nm;

1310nm/1490nm/1550nm;

1270nm-1610nm;

ITU17~ITU61

850nm/1310nm/1550nm;

1270nm/1330nm;

1270nm-1610nm;

ITU17~ITU61

光纤类型OS1/OS2/OM3/OM4OS1/OS2/OM3/OM4
接口类型LC双工LC双工
传输距离

220m/300m/2km/10km/20km

40km/60km/80km/120km

300m/2km/10km/15km

20km/40km/60km/80km

100km/120km/150km

XFP光模块与SFP+光模块不同之处

经上述介绍可发现,XFP光模块与SFP+光模块在传输距离、速率等方面存在差异性,除此之外,两者之间还存在哪些区别呢?详见如下:

  • 尺寸&散热:XFP光模块的尺寸比SFP+光模块的大,但散热性更好。

  • 结构:与XFP光模块不同的是,SFP+光模块的信号调制功能、串行/解串器、MAC、时钟和数据恢复(CDR)以及电子色散补偿(EDC)功能在主板上而不是在模块上。

  • 兼容性:第一,由上可知两者的尺寸不一致,因此两者并不能兼容。第二,SFP+端口上可以支持SFP光模块和SFP+光模块,具备一定的兼容性,但XFP端口上只能支持XFP光模块。

  • 成本:10G SFP+光模块比10G XFP光模块的成本更低,且能与其它类型的10G光模块互通。

  • 受欢迎程度:由上可知,相对于XFP来说,SFP+在尺寸、结构、兼容性以及成本等方面上具备更大优势,满足用户对高密度、低成本以及兼容可扩展的要求,已然成为10G市场的主流。

XFP光模块能否与SFP+光模块连接使用?

由于XFP光模块和SFP+光模块拥有相同的传输速率(均为10Gbps)和波长(支持850nm/1310nm/1550nm),因此它们可以在同一个以太网中共存。这也就意味着只要XFP光模块和SFP+光模块的参数相同就可以相互连接使用,例如,波长为1310nm的10G XFP光模块和波长为1310nm的10G SFP+光模块可以连接使用。但需要注意的是,XFP光模块与SFP+光模块不能相互替换。

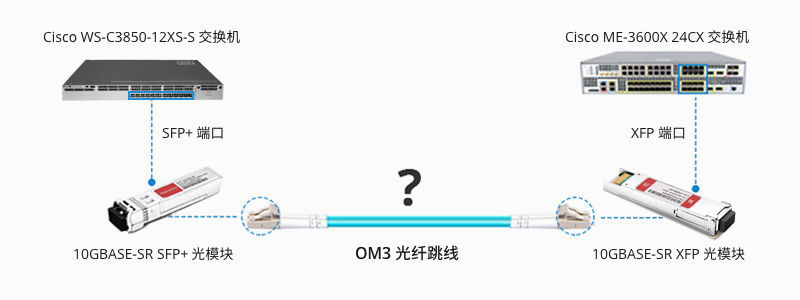

下图为XFP光模块与SFP+光模块典型的互连应用。在该方案中,波长为850nm的飞速(FS)10G XFP光模块和波长为850nm的10G SFP+光模块分别插在Cisco ME-3600X 24CX(具有4个XFP端口)交换机和Cisco WS-C3850-12XS-S(具有12个SFP+端口)交换机上,然后通过LC双工多模光纤连接两端10G光模块实现短距离的10G光网络传输。

COMWAY康未

总结

虽然业界为了满足用户对更大带宽和更高速率的需求,相继推出了25G/40G/100G/400G以太网,但这并不意味着10G以太网就会退出市场,10G光模块仍然是主流。但需要注意的是,因XFP光模块和SFP+光模块在尺寸、结构、兼容性等方面存在差异性,两者是无法相互替代的。
