光纤熔接机光纤熔接顺序口诀大全
发布时间:2022-03-02 浏览数:0

你清楚光纤熔接机光纤熔接颜色顺序口诀吗?

    目前,光缆内的光纤和光纤套管的颜色一般采用全色谱识别,在不影响识别的情况下允许使用本色。一般我们看到的光纤有12种颜色 蓝 橙 绿 粽 灰 白 红 黑 紫 黄 粉红 青绿。这些颜色都不是光纤的本色,而是光纤的着色,主要目的是为了区别光纤,和增加光纤的抗拉强度,而真正的光纤是二氧化硅为主要原料,它的颜色是透明的。



一、套管色谱与套管内光纤色谱

一般地,光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示:

1、松套管中光纤的色谱排列(国际光纤色谱)


光纤号

1

2

3

4

5

6

7

8

9

10

11

12

颜色



绿

粉红

注意

a、松套管中光纤不足12芯时,色谱从1号起连续取用。

b、标准色谱中,6号白色可以用自然色代替,称为标准色谱W。

c、可按照客户要求的色谱生产。


2、层绞式光缆中松套管色谱排列

 领示色谱

套管号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

绿

a、领示色谱缆芯里含有填充绳时,填充绳紧靠红靠排列,有特殊要求除外。

b、领示色谱缆芯里只有一根套管时,该套管一般为绿色,有特殊要求除外。


 全色谱

套管号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

绿

粉红




二、光纤带色谱标识


 A


BELLCORE的国标纤芯顺序为:

蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青;(橙也称为桔)


色标要符合孟塞尔色标,这也是全球最全面执行的色标排列.

国标全色谱:蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。松套管序和这一样。



三、光缆线序色谱排列光纤色谱

光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。   如果光缆小于12D,用一根束管就可装下,也叫中心束管式;


 如果光缆需要光纤大于12D,就必须用到二根以上的束管,起始束管一般为红色,其次是绿色,接下来按顺序是白1、白2、白3...,


如果是144D就用12根束管,每根束管12D,这种光缆由于是多根束管绞在一起做成的,也叫层绞式光缆。


当然有的厂家还用带状光纤,12根光纤并成一排作为一组,色谱排列一样。


 应该是红头绿尾,先内后外,先熔大芯数,后熔小芯数........

目前国内的光纤束状光纤只能做到288芯,一般生产厂家的排列顺序是从能层向外层数。再大芯数只能是带状的了。

国标纤芯顺序为:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色;松套管序为:红起白止。


四、光缆案例

线序为

蓝、桔(橙) 、绿 、棕 、灰 、白 、红 、黑 、黄、 紫 、粉红、 青(天蓝)

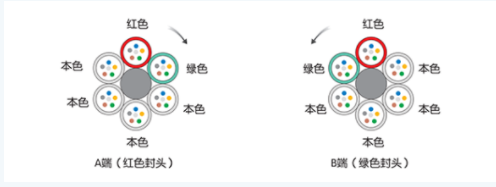

每盘光缆两端分别有端别识别标志;面向光缆看,在松套管序号顺时针排列为A端,反之为B端;A端标志为红色,B端标志为绿色。



24芯光缆

多为蓝 桔 绿 棕 白管其中白管无光芯,是保护管,其余4管每管6芯,管色为领示色,

1- 6芯依次为蓝管内的   蓝、橙、绿、棕、灰、白

7-12芯依次为桔管内的  蓝、橙、绿、棕、灰、白

13-18芯依次为绿管内的 蓝、橙、绿、棕、灰、白

19-24芯依次为棕管内的 蓝、橙、绿、棕、灰、白



48芯光缆

多为蓝 桔 绿 棕 白管,其中白管无光芯,是保护管,其余4管每管12芯,管色为领示色

1-12   芯依次为蓝管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青

13-24 芯依次为桔管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青

25-36 芯依次为绿管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青

37-48 芯依次为棕管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青
