问题01

—

　　清洁光纤是熔接的第一步，也是相当重要的一步，如果清洁不到位会给后续工作带来诸多麻烦，例如出现灰尘燃烧、光纤在V型槽固定位置发生偏移，最终导致熔接损耗变大等。

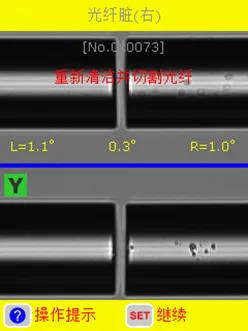

（图1-1 光纤不洁效果表现图）

　　造成光纤上灰尘清洁不干净一般有一下几个原因：

　　(1) 清洁光纤的棉球或棉布反复长时间使用。用脏的棉球擦拭光纤，待酒精挥发后灰尘仍停留在光纤上。

　　处理办法：使用纯度99%以上的酒精棉，从被剥离涂覆层部分的边缘开始擦拭光纤，擦拭完后用一点干净卫生纸再次擦拭一次，卫生纸请一次性使用。

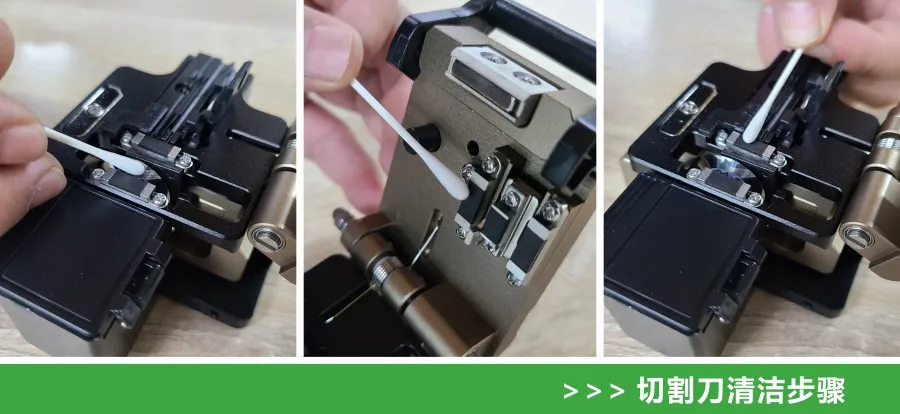

　　(2)使用切割刀的压锤部位以及切割刀片等部位藏灰过多。

　　处理办法：请用干净棉布或棉球蘸取足量酒精后擦拭切割刀压锤橡胶平面以及刀片的切割部分。

（3）光纤放置的过程中，已切割好的光纤端面碰到了其他物体。

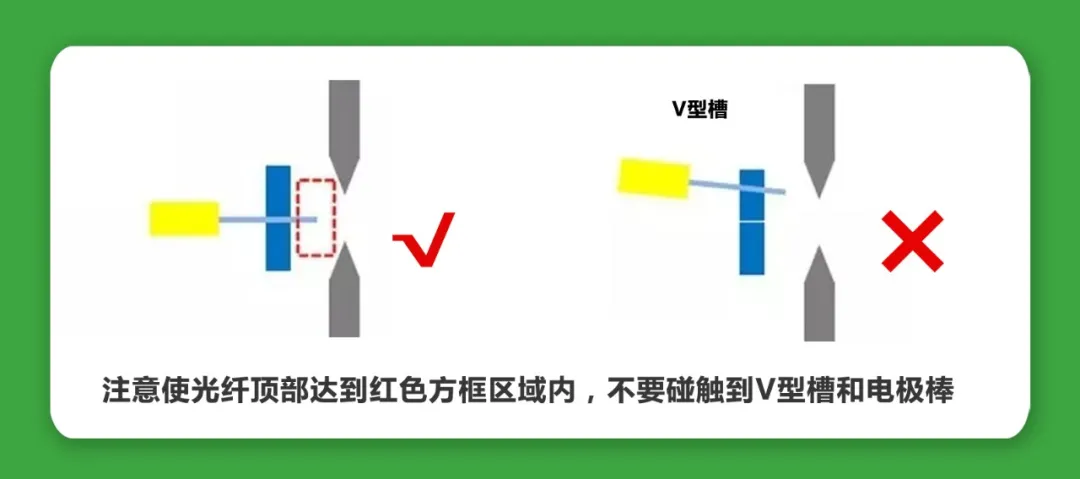

处理办法：用户需改善使用习惯，确保切割好后的光纤端面在放置过程中不碰到其他物体。（如v型槽和电极棒等）

注意：

　　1、如果在非长途主干线施工，可将熔接模式改到 "007.SM FAST"模式下使用。此模式下熔接速度加快，效率变高，光纤灰尘兼容性变强。

　　2、如果是在长途主干线施工，为保证较低熔接损耗、减少返工率，请保证光纤一定要清洁到位。

熔接估算损耗大？

　　原因分析：

　　1. 镜头脏

　　镜头外部镜片是裸露的，因施工现场环境灰尘大，在有潮气的情况下更易结合灰尘在镜头表面形成一层污垢，影响光学成像。对C9S、C10S这类高要求、高性能的机器影响尤为严重。

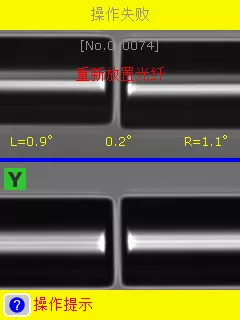

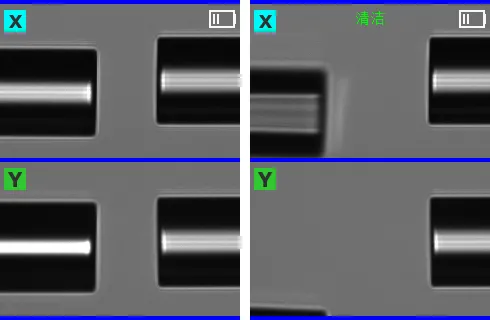

　　轻微的情况导致光纤纤芯成像曲线倾斜，纤芯变模糊，影响对准与损耗，出现对准操作失败，造成估算损耗大。（如图2-1所示）

      严重的情况则直接导致镜头成像畸形、纤芯失真、甚至看不到纤芯。

　　（图2-1）

      处理办法：出现以上情况可用哈气的方式，使清洁棒略湿润后清洁镜头直到机器正常。

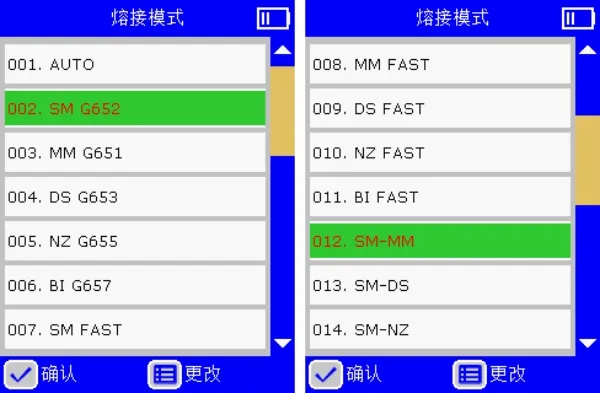

　　2. 熔接模式选择不正确

      如果用“002.SM G652”模式熔接，出现如下熔接时的效果

　　（配图，说明熔接是的亮度效果，以及什么是纤芯），一边没有纤芯或者两边都没有纤芯。

　　那么说明此时熔接的光纤没有纤芯的是MM光纤，我们需要选择对应的熔接模式来进行兼容。

　　请选择“012.SM-MM”熔接模式进行熔接

　　如果用“002.SM G652”模式熔接，出现如下熔接时的效果（配图），两边都有纤芯。（配图）

　　请选择"015.SM-BI"模式进行熔接

　　注：使用非“002.SM G652”模式进行光纤熔接时，出现实际损耗大或者熔接效果不好的情况，请用单模SM光纤执行放电校准。

　　光纤夹角大、马达行程超限？

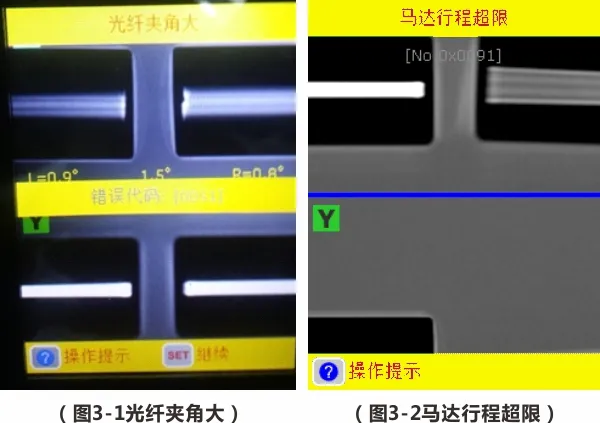

　　如下图所示（图3-1光纤夹角大，图3-2马达行程超限），这些问题表现特征是：光纤刚开始进入屏幕的时候，光纤不在屏幕的垂直中心位置，C8、C6表现的光纤XY两个视野光纤粗细不一致，夹角大于0.5或光纤偏的太厉害，机器报马达行程超限或光纤错误。

　　原因分析：

　　1. 光纤没放正或光纤上有大颗粒灰尘
　　此故障表现时有时无。
　　处理办法：
　　       （1）请沿V槽方向重新放正光纤。
　　       （2）光纤表面清洁不彻底，请参照光纤不洁处理办法重新清洁并放置光纤。

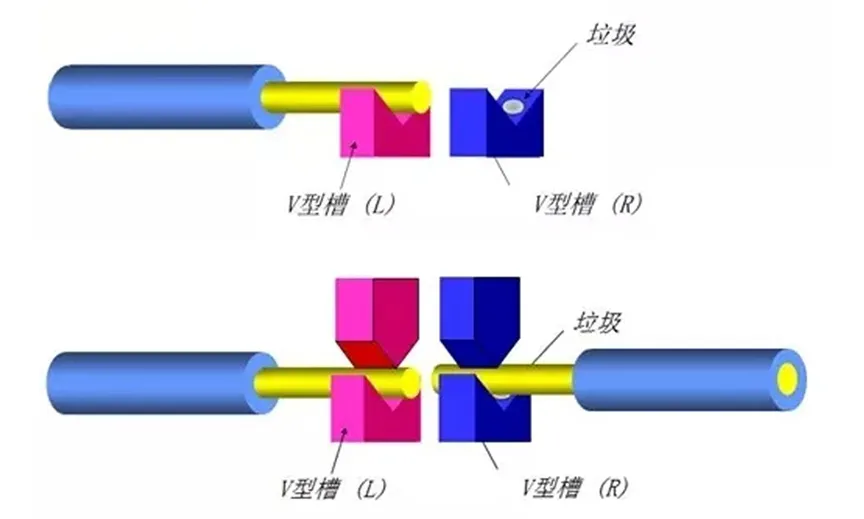

　　2. V槽有灰尘或异物。

　　灰尘或光纤涂覆层剥离物容易掉进陶瓷V槽，再经酒精以及光缆中的油渍等使其变成黏着物粘在V槽底部，比较顽固。

　　V槽有灰后光纤的实际对准位置偏移了原来的最佳位置，即与镜头的实际距离产生了变化，会看到光纤刚推进来X、Y场光纤纤芯粗细差异大，出现光纤夹角大（图3-1）等情况。严重时经常出现“马达行程超限”等报错。若反复清洁光纤重复放置后现象不消失，极有可能是V槽底部的灰尘干扰。

　　处理办法：用户需及时清洁V型槽和光纤压脚。

　　（1）关闭电源，用沾酒精的棉花反复擦V槽底部，让V槽中的脏物被酒精溶解、松动。配图）

　　（2）置备一段光纤，使光纤保持45度角，用切割好的一端沿V型槽的凹槽来回进行摩擦以使其光滑，反复清洁。

　　（3）用纯度99%以上的酒精棉清洁光纤压脚。

如清洁后上述故障并未消除，则之前的清洁还没到位，请耐心多试几次。

  熔接错芯？

　　光纤熔接机在日常使用过程中，如果发生类似上图的故障警报，可以看到两边的光纤错位，光纤的偏移量过大，这个时候我们需要通过以下几点来进行修正处理：

　　1、清理V型槽。
　　V型槽的残存脏物会导致光纤推进不稳，熔接好后容易出现错芯。而且V型槽残存物数量过多也会导致马达行程超限无法对芯，亦或是缩短机器的使用寿命。

　　2、清洁光纤。
　　针对C9S、C10S这类高要求高精度的机器，光纤不洁同样会导致对准错芯。清洁方式请参考光纤不洁处理办法。

　　3、熔接模式选择不对
　　参考熔接模式选择错误处理办法。

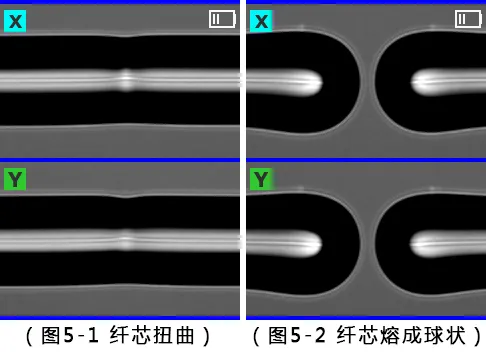

  关于熔接时出现纤芯扭曲或两边熔成球形处理办法？

　　造成这两个现象都是同种原因。因为光纤在最后熔接的时候需要推进一定的重叠量，如果外因导致光纤没有推动或推动的不够，就会造成这样的现象。一般在使用尾纤是松套光（裸纤和保护的软管之间不固定，可以相互滑动）时容易看到。

　　处理办法：

　　（1）裸纤尽量放到左边，跳纤皮线放到右边进行熔接。

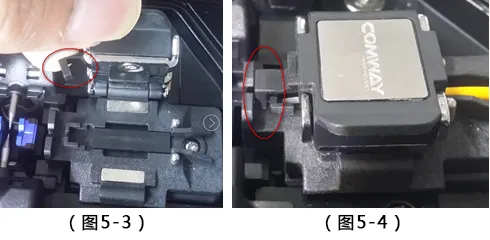

　　（2）查看橡胶夹头是否向上翘起，可以用手向下掰一下，让它能够在夹尾纤的时候能比较有力的夹住裸纤部分。
