ORL-85/85P 光回损测试仪

ORL-85/85P 光回损测试仪

ORL-85 85P 光回损测试仪

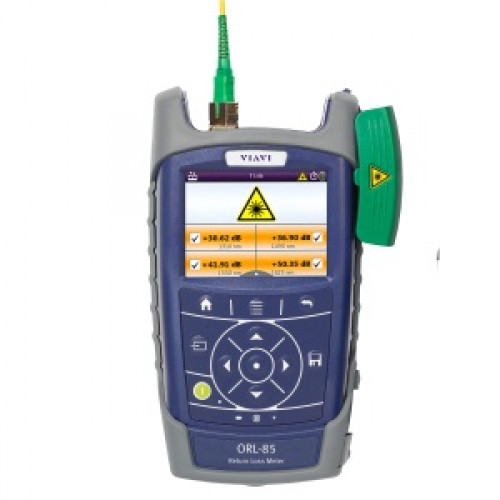

ORL-85和ORL-85P这台设计紧凑的光纤测试仪是理想的光纤回波损耗测试和光纤端面检查测试仪,用于验证光纤的连通性。



一些光纤通信系统需要很高的回损以达到最好的性能,如具有高速激光器,模拟传送的CATV 和存在拉曼放大器的光纤系统。



产品特点:

  • 快速、准确、准时完成工作。独特的整合了光纤检查、光功率测试、光源和光回损测试,自动“合格/不合格”分析。

  • 电池操作,现场便携的仪表,可支持一整天测试。

  • 支持数据传送和远程控制,通过USB接口或以太网接口。

  • 屏蔽罩设计,保证射频环境中的测试精度。

  • 结实耐用,户外防雨设计。

  • 实时同时测试多波长回损。

  • 可扩展P5000i显微镜,自动“合格/不合格”光纤检查分析,也可使用带有跳线显微镜版本的ORL-85P分析。

  • ORL-85P主机包含跳线显微镜(PCM),直接实现光纤端面检查和存储带有时间标识测试结果。

  • 支持70dB高精度回损测试。

  • 3.5英寸彩色触摸屏,带有触摸笔。

  • 在线损耗测试选项。



技术参数:


ORL-85 (2311/21)
ORL-85P (2312/21)
ORL-85 (2311/23)
ORL-85P (2312/23)
操作模式光回损、光功率计、光源
光回损测试
波长①1310nm、1550nm1310nm、1550nm、1625nm
分辨率0.01dB
测量范围0到70dB
测量精度②±0.7dB(0-50dB);±0.9dB(50-60dB)③
光功率计
检测器类型InGaAs
功率范围–85 到 +15 dBm
最大允许输入功率+15 dBm
测量精度④±0.4 dB
自动调零
波长范围1260 到 1650 nm
波长设置范围1260 到 1650 nm,步长1nm连续可调
校准波长1310, 1490, 1550, 1625 nm
显示分辨率0.01 dB/0.001 μW
测量单位dB, dBm, W
功率测量功能绝对功率,相对功率,Pass/Fail 分析
自动功能⑤自动波长功能(Auto-λ):自动单波长检测
多波长功能(Multi-λ):自动多波长检测
调制检测270 Hz, 1 kHz, 2 kHz
预热时间无需预热
光源
波长①1310nm、1550nm1310nm、1550nm、1625nm
谱宽<5nm
输出功率-3 到 -6dBm-6 到 -9dBm
稳定度⑥(15分钟/8小时)0.02/0.2dB
输出模式连续波(CW)、调制、自动波长⑦(Auto-入)、多波长⑦(Multi-入)
调制频率发生270Hz、1kHz、2kHz
光接口

APC插芯,现场可更换的FC、SC、ST连接器


① ±20nm。
② 条件:23°C ±3K,45%-75%相对湿度,9μm光纤,FC/APC连接器,归零后预热20分钟。
③ 采用单模缠绕棒归零,回损>70dB。
④ 条件:在校准波长±1nm,-20dBm(连续波),23°C ±3K,45%-75%相对湿度,9μm光纤,FC/APC连接器。
⑤ 配合OLS-3x、OLS-5x、OLS-85、OLT-85和ORL-85。
⑥ 温度:-10到+55℃;温度变化:ΔT=±0.3K;20分钟预热。
⑦ 配合OLP-3x、OLP-55、OLP-85、OLT-85和ORL-85。

通用参数:

激光安全等级Class 1 激光产品(IEC-60825-1:2007)
显示3.5英寸彩色 LCD 触摸屏, 4:3
数据读出通过USB接口
远程控制通过USB接口或以太网接口
检查功能动态,冻结,存储的端面图像,自动“合格/不合格”
数据存储10000个带时间标识的测试结果;绝对和相对功率结果;端面检查图像(JPG)
电接口USB 2.0 (2 x host, type A, 1 x device, Micro-B)
电源AC适配器,8x AA 5号碱性电池或可充电锂电池组(选项)
供电模式活跃,自动关机(可编程设置)
电池操作时间(连续操作)锂电池组:>10小时
干电池:>8小时
尺寸(H x W x D)
ORL-85208 x 112 x 64 mm
ORL-85P208 x 153 x 64 mm
重量
ORL-85750 g
ORL-85P850 g
温度范围
操作温度–5 到 +45°C
存储温度–25 到 +55°C



订货信息:

ORL-85和85P光损耗测试仪包括:
· SmartClass Fiber仪表主机
· SC2 软肩包
· 电子版文档(主机内存中),含操作手册,技术参数表和报告软件。
· 光源口适配器:已安装的SC连接器和可替换的FC连接器
· 快速开始指南和安全说明。
· 碱性5号干电池8节。

描述订货号
ORL-85 光回损测试仪(单模:1310/1550nm,APC)2311/21
ORL-85 光回损测试仪(单模:1310/1550/1625nm,APC)2311/23
ORL-85P 光回损测试仪(单模:1310/1550nm,APC),带跳线显微镜(PCM)2312/21
ORL-85P 光回损测试仪(单模:1310/1550/1625nm,APC),带跳线显微镜(PCM)2312/23
选项和附件
P5000i 数字分析显微镜,含4个检查适配器FBP-SD101
RBP2  SmartClass Fiber专用可充电锂电池组(3.7V/20W)2305/90.02
PS4  交流电源适配器,12V,2A2305/90.01
RBP2+PS4 可充电锂电池组和交流电源适配器2305/90.04
UC4  SmartClass Fiber专用免手提载具 2128/01
UC4P  SmartClass Fiber带PCM专用免手提载具2128/02
SC2  软包2128/03
FC型光接口适配器(光源接口)2155/00.05
SC型光接口适配器(光源接口)2155/00.26
ST型光接口适配器(光源接口)2155/00.32
USB电缆,USB-A到Micro-USBK807
