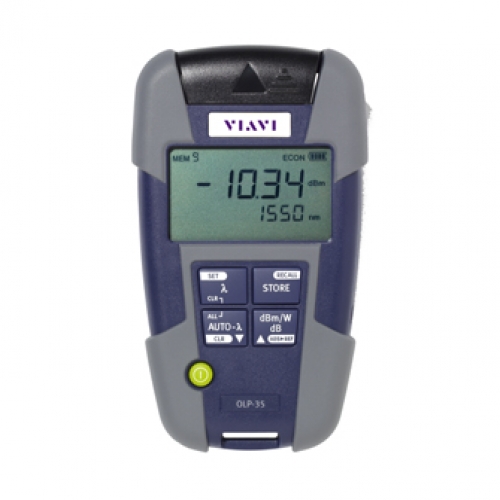

VIAVI OLP-34系列光功率计

VIAVI OLP-34系列光功率计

OLP-3x系列SmartPocket光功率计是JDSU推出的新一代经济型袖珍测试仪器,延续JDSU设计理念的经典产品。专门设计了适合野外和现场环境的防震、防尘保护盖,高亮的显示屏幕。


产品简介:OLP-3x系列SmartPocket光功率计是JDSU推出的新一代经济型袖珍测试仪器,延续JDSU设计理念的经典产品。专门设计了适合野外和现场环境的防震、防尘保护盖,高亮的显示屏幕。

详细信息:
    OLP-3x系列SmartPocket光功率计是JDSU推出的新一代经济型袖珍测试仪器,延续JDSU设计理念的经典产品。专门设计了适合野外和现场环境的防震、防尘保护盖,高亮的显示屏幕。
    增加数据存储功能,可在现场存储100条测试记录。并可通过USB接口,将测试数据下载到PC机中,以便保存和生成测试报告。

         OLP-34 适合LAN/WAN接入网和企业网的多模和单模测试应用
         OLP-35 适合所有电信网络测试
         OLP-38 具有+26dBm的高功率,适合CATV网络或DWDM网络测试应用
特点

     经济耐用,高性能解决方案
     3年校准期
     最常用的校准波长设置
     通用UPP接口,2.5mm和1.25mm通用接口
     自动波长检测和TwinTest功能
     数据存储和通过与PC连接下载测试数据
应用

     光功率测试,光纤链路损耗测试
     企业局域网多模光纤测试
     接入网和城域网单模、多模光纤测试

     具备标准功率和高功率型号,适合所有电信和CATV应用





技术参数






OLP-34OLP-35OLP-38
检测器类型GermaniumInGaAsFiltered InGaAs
光接口连接器通用 2.5mm/1.25mm通用 2.5mm/1.25mm通用 2.5mm/1.25mm
波长范围780~1600nm780~1650nm780~1650nm
波长设置780~1600nm,步长1nm780~1650nm,步长1nm780~1650nm,步长1nm
预制波长5 个5个5 个
校准波长850, 1300, 1310,
1490, 1550nm
850, 1300, 1310,
1490, 1550, 1625nm
850, 1300, 1310,
1490, 1550, 1625nm
功率范围-60至+5 dBm-65至+10 dBm-50至+26 dBm
显示范围-60至+10 dBm-65至+13 dBm-50至+26 dBm
最大输入功率+13 dBm+16 dBm+27 dBm
单位dB / dBm / WdB / dBm / WdB / dBm / W
不确定度± 0.2 dB (± 5%)± 0.2 dB (± 5%)± 0.13 dB (± 3%)
线性度0.06dB (-50至+5dBm)0.06dB (-32至+20dBm)0.06dB (-32至+20dBm)
调制检测270 Hz, 1 kHz, 2 kHz270 Hz, 1 kHz, 2 kHz270 Hz, 1 kHz, 2 kHz
自动波长YesYesYes
多波长模式TwinTest,
serial TripleTest
TwinTest,
serial TripleTest
TwinTest,
serialTripleTest


通用参数



存储及接口
内部存储器
数据读出
100个结果
通过USB接口,连接PC
电源
干电池2x Mignon (AA) 1.5 V
可充电电池2x Mignon (AA) NiMH 1.2V
交流适配器AC operation
电池充电
通过USB接口(选件)
无内部充电
工作时间≥ 200小时
自动关机:20分钟
环境
电磁兼容 EMI/ESD(符合CE)
校准周期3年
操作温度-10 to +55°C
储运温度-40 to 70°C
外形尺寸(H x W x D)30 x 80 x 150 mm
重量200 g


订货信息




订货号型号 / 描述
2302/01OLP-34 Optical Power Meter
Germanium, +5 dBm
2302/02OLP-35 Optical Power Meter
InGaAs, +10 dBm
2302/03OLP-38 Optical Power Meter
Filtered InGaAs, +26 dBm
2302/11OLP-34 Optical Power Meter
Germanium, +5 dBm 带 USB 下载功能
2302/12OLP-35 Optical Power Meter
InGaAs, +10 dBm 带 USB 下载功能
2302/13OLP-38 Optical Power Meter
Filtered InGaAs, +26 dBm 带 USB 下载功能

其中包括干电池和软包

选件:

FCR-CLN-01光纤清洁工具组
2237/90.02NiMH可充电电池,Mignon AA,,1.2V (2节)
2302/90.01交流适配器 SNT-505
K 807USB 连接电缆

OFS-355 软件
