本产品具备 StrataSync 功能

StrataSync 是托管式云解决方案，可为 VIAVI 仪器提供资产、配置和测试数据管理功能，并保证所有仪器均已安装最新的软件和选项。StrataSync Core 免费支持 OneExpert 平台。StrataSync Plus 也可用于增强数据管理功能。

技术指标（25°C 时的典型值）

通用技术指标

1. 温度 25°C 时，稳定 20 分钟后和调零后
2. 在校准波长下（1650 nm 除外）
3. –45 dBm（从 800 至 1650 nm）

OTDR模块技术指标

EVO_B、C、D系列：

    •激光安全等级： 21 CFR Class1

    •距离单位：km ，英尺，英里

    •折射率范围： 1,30000－1,70000nm；步长 0,00001

    •采样点： 256,000

    •距离范围： 0.5km 到320km

    •距离显示分辨率： 1cm

    •标识分辨率：最小1cm

    •采样分辨率： 4cm

    •距离精度： ±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度)

    •衰减测量模式：自动、手动、 2 点、 5 点、 LSA

    •显示范围： 1.25dB-55dB

    •衰减显示分辨率：0.001dB

    •标识分辨率：最小0.001dB

    •衰减线性度： ± 0.03dB/dB

    •反射精度： ±2dB

    •门限值： 0.01－5.99 dB；步长：0.01 dB

    •存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0

EVO_AV系列：

    •光接口： PC 插芯，FC、SC适配器（ST和DIN可选）

    •激光安全等级： (21 CFR) Class 1

    •距离单位：km，m，feet，miles，inches

    •折射率范围：1.300000 to 1.700000 ，步长 0.00001

    •采样点数量：256,000

    •距离测量：自动或双光标

    •距离范围：0.05 to 10 km

    •标识分辨率：1 cm

    •采样分辨率：2 cm

    •距离精度：±0.1 m ±采样分辨率±1 x 10−5 x 距离(不包括群折射率不确定度)

    •衰减测量

        •模式：自动、手动、2点、5点和LSA

        •显示分辨率： 0.001 dB

        •标识分辨率： 0.001 dB

        •线性度： ±0.05 dB/dB

        •门限： 0.01 to 1.99 dB，0.01 dB步长

    •反射/ORL测量

        •反射精度： ±2 dB

        •显示分辨率： 0.01 dB

        •门限： −11 to −99 dB，1 dB 步长

    •RDZ-SLM OTDR 应用

        •中心波长1：850 +10/−30 nm

        •动态范围2： 16 dB

        •脉冲宽度：1 ns

        •事件盲区3： 0.2 m

        •衰减盲区4： 0.4 m

    •专家OTDR 应用

        •中心波长1： 850 +10/−30 nm; 1300 ±20 nm

        •动态范围2： 24/24 dB

        •脉冲宽度： 1 ns to 50 ns

        •事件盲区3： 0.2/0.25 m

        •衰减盲区4： 1.5/2.1 m

       1.激光器在25°C ，测量10 μs。
       2.从光纤起始电平到RMS（SNR=1）噪声电平，30秒平均时间，最大脉冲宽度。
       3.反射峰下降1.5dB，使用最小脉宽。
       4.距离线性回归0.5dB，反射峰高度-35dB，使用最小脉宽。

连续波光源（与OTDR同一接口）：（标准配置）

光功率计（与OTDR同一接口）：（标准配置）

订货信息

基本平台

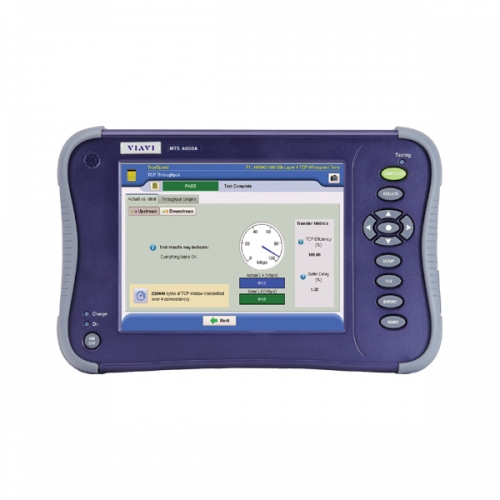

    •MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S

    •MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M

主机选件

    •内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL

    •内置光话机（要配置适配器）： E80ETS

    •内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM

    •内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL

    •内置 WiFi 选件：E60V2WIFI

    •内置蓝牙选件：E60V2BLUE

    •附加的高性能锂离子可充电电池 E60LIHP1

    •100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK

附件

    •点烟器电源适配器： E80lighter

    •适用于 6000A (V2) 的全包式手提箱 ：ESCASE6KV2

    •软质手提箱： E40SCASE1

应用软件

    •光纤迹线查看软件（免费）：EOFS-110

    •光纤迹线软件（用于后处理）：EOFS-100

    •光纤光缆软件（用于验收报告生成）：EOFS-200

光时域反射模块

常用模块

高分辨率多模应用

※测试包：包含MTS6000Av2主机，内置光功率计和VFL可见光故障查找器，PC插芯，SC和FC连接器，软携带包

多模应用

PON网络在线测试
