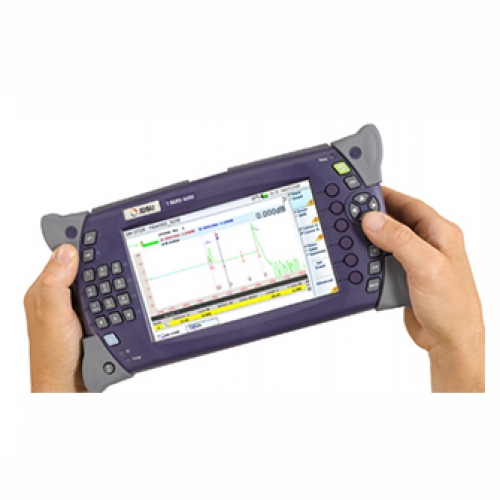

美国JDSU/VIAVI MTS-4000 OTDR

美国JDSU/VIAVI MTS-4000 OTDR

  • 7寸真彩显示屏显示屏
  • 38~43dB 动态范围 动态范围
  • 0.8m事件盲区
  • 4m衰减盲区
  • 6600mAh电池

产品简介:MTS-4000是一个高度综合的测试平台,专门针对FTTx应用,可轻松组合成FTTx PON OTDR测试+PON功率计+铜缆测试的一体化解决方案,使现场测试FTTx网络变得流畅自如,是真正为FTTx现场测试设计的最佳解决方案。

详细信息:
    MTS-4000是一个高度综合的测试平台,专门针对FTTx应用,可轻松组合成FTTx/PON OTDR测试+PON功率计+铜缆测试的一体化解决方案,使现场测试FTTx网络变得流畅自如,是真正为FTTx现场测试设计的最佳解决方案。

    MTS-4000具有2个模块插槽,7寸大屏幕显示,高容量锂离子电池(6600mAh)。同时,支持光纤检查显微镜探头的接入(通过USB接口),可扩展VFL(可见光故障探测器)和光功率计,并可以支持WiFi和蓝牙接入。

MTS-4000可支持的测试功能
    光时域反射仪(OTDR)
    FTTx/PON 具有在线测试能力的光时域反射仪(PON OTDR)
    FTTx/PON具有穿越光分路器能力的在线测试光时域反射仪(PON OTDR)
    FTTx/PON光功率计
    网络浏览器(Web Explorer)
    网络连通性测试— 包括了IP PING、IP Trace Route、FTP/HTTP传送测试
    光纤跳线端面检查,满足认证IEC-61300-3-35标准
    CWDM光谱分析仪
    铜缆测试
特点
    性价比高,手持式双模块设计
    7寸真彩显示屏(触摸屏可选)
    集成网络浏览器,可轻松完成网络连通性测试,简易直观
    集成网络连通性测试,如IP PING等
    可集成VFL(可见光故障探测)、光功率计及光纤检查显微镜,实现光纤综合检查
    认证级光纤端面检查功能,可满足认证IEC-61300-3-35标准
    丰富的接口,包括USB、高速(1G)以太网、WiFi、蓝牙
    自动测试
应用
    接入网,FTTx网络
    基于光纤网络和铜缆网络的障碍排除
    测试、开通PON网络或点对点光纤网络
    基于DSL接入或以太网接入的IPTV和VoIP开通
典型应用
FiberComplete双向综合损耗测试—光纤网络测试利器

    MTS-4000 FiberComplete功能,可快速测量光纤双向损耗和回波损耗,采用更为精确的连续波光源和光功率计测试方法,只需单根光纤即可快速测定。

FTTx/PON网络的OTDR测试—专门为PON网络量身定做


    MTS-4000 PON-OTDR具备在线的带业务测试能力,采用1625nm波长通过滤波器实现带业务的OTDR测量(也称带外测试),测试不影响现有PON业务。

FTTx/PON网络光功率测试— 必不可少的工具


    MTS-4000可以非常容易的实现PON网络的光功率测试,采用通过模式(Through),可同时测量到上/下行三个波长的功率值,更为关键的是,支持上行1310nm的突发模式(Burst)的测试。
    PON网络的光功率测试对于PON网络的开通、维护具有极其重要的现实意义,已经成为必不可少的工具,使得PON网络的开通与排除障碍彻底告别以往的臆测。

网络连通性测试— 专业、快速、直观


    MTS-4000的网络连通性测试,包含了我们所熟悉的网络浏览器(Web Explorer)功能,IP PING功能,IP Trace Route、FTP/HTTP传送测试。更为惊喜的是,这些功能全部是标准配置。
    当技术工程师开通PON网络终端客户时,可以快速进行网络连通性验证,并且非常直观的展示开通的结果。

视频显微镜—专业的光纤端面清洁检查,满足认证IEC-61300-3-35标准

    一个重大的光纤通信中断事故,如果仅仅是一个光纤连接器引起的,如果仅仅是光纤安装的不规范引起的,那么我们为什么不及早的做到防患于未然,所以我们倡导“先检查后连接”,真正规范光纤连接的操作流程。
    MTS-4000不仅支持普通视频显微镜观察光纤端面清洁度。还支持数字式视频检查显微镜,内置FiberChekPRO光纤检查软件,以承担IEC-61300-3-35标准光纤端面认证工作。

技术参数:
显示:
     标准:TFT color, 7-in, LCD 800×480,适用于户外的高可视度显示屏
     可选:触摸屏,TFT color, 7-in, LCD 800×480,适用于户外的高可视度显示屏
存储和I/O接口:
     内部存储器:32M,可存储1000条测试结果
     扩展存储器:最小1G
     2×USB2.0, 1×RJ45 以太网(1 Gb/s)
     WiFi无线局域网:标准 IEEE 802.11 b/g
     蓝牙:Class 2, 范围10 m
     音频接口:2.5mm
     以太网:10/100/1000MHz,全双工
电源:
     电池:锂离子电池,6600mAh
     交流适配器:输入100-250 V, 50-60 Hz;输出 12-15V DC/3.7 A
     电磁兼容:符合EN 60950
     电池操作时间:超过11小时;符合Telcordia GR-196-CORE
外形与重量:
     外形尺寸:260 x 135 x 90 mm(包含主机,两个模块和电池)
     重量:1.4kg(仅主机和电池);<2.0kg(主机、一个模块和电池)
环境温度:
     操作温度:0~ +40°C(含所有选项)
     储存温度:-20~+60°C
     湿度:95%

基于主机平台的选件:

光功率计(E40PM):
     功率范围:+10~-60dBm
     校准波长:850nm、1310nm、1550nm
     光接口连接器:通用UPP接口,可选2.5mm和1.25mm
可见光故障探测器VFL(E40VFL):
     波长:635nm±15nm
     输出功率:<1mw
     激光安全:Class 2
     光接口连接器:通用UPP接口,可选2.5mm和1.25mm
快速捕获光纤检查显微镜工具组:
     数字式光纤检查显微镜,满足认证IEC- 61300-3-35。包含数字式P5000i视频检查探头和检查适配器
     放大倍率:200倍和400倍
     接口:USB
     光接口检查适配器:FC, SC, SC-APC, LC, U25, U25MA, U12

OTDR模块——MA、MP、QUAD系列
特点:
     接入网和FTTx测试的最佳方案;
     在一个模块上可以进行三个波长的测试;
     在一个模块上可实现单模、多模4波长测试;
     高的距离分辨率和短的盲区;
     自动光业务信号检测功能;
     OTDR模块即可扩展光源和光功率计测量功能;
     支持在线OTDR测量,使用1625nm或1650nm通过滤波器实现OTDR的带外测量;
     自动微弯检测。

技术参数:
水平参数:
     激光安全(21 CFR):Class 1
     距离单位:km、feet和miles
     折射率:1.30000 ~ 1.70000  步长:0.00001
     数据采样点:
         MA、QUAD:128,000
         MP:256,000
     盲区:
         MA系列:事件盲区:0.9m;衰减盲区:4m
         MP系列:事件盲区:0.8m;衰减盲区:4m
         QUAD系列:事件盲区:850/1300nm:0.8m;1310/1550nm:0.9m;衰减盲区:4m
     距离测量:自动或双光标手动
     距离范围:
         MA、MP系列:0.5km~260km
         QUAD系列:3.25m~260km
     标识分辨率:1cm
     采样分辨率:4cm
     距离精度:±1 m ±采样分辨率 ±1×10-5×距离

垂直参数:
     衰减分析:自动,手动,2点法,5点法和LSA分析
     显示范围:1.25dB~55dB
     显示分辨率:0.001dB
     标识分辨率:0.001dB
     线性度:0.03dB/dB
     动态范围(SNR=1):
         MA系列:1310nm:40dB;1550nm:38dB;1625nm:37dB;1650nm:37dB
         MP系列:1310nm:43dB;1490nm:41dB;1550nm:41dB;1625nm:41dB;1650nm:40dB
         QUAD系列:850nm:26dB;1300nm:24dB;1310nm:37dB;1550nm:35dB
     门限:0.01 ~ 5.99 dB  步长:0.01dB

反射/回损测量:
     反射精度:±2dB
     显示分辨率:0.01dB
     门限:–11 ~ –99 dB  步长:1dB

光源(E41OTDRLS):与OTDR同一接口
     连续波(CW)输出功率:-3.5dBm
     输出模式:CW, 270 Hz, 330 Hz, 1 kHz,2 kHz, TWINTest

光功率计(E41OTDRPM):与OTDR同一接口
     单模:
         功率范围:0 ~ –50dBm
         测试波长:1310nm,1490nm,1550nm,1625nm,1650nm
         测量精度:±0.5dB
     多模:
         功率范围:-3~ –30dBm
         测试波长:850nm,1300nm
         测量精度:±1dB





 订货信息

主机部分
描述订货号
MTS-4000主机平台,包含高可视度彩色显示屏和电池组M4000
MTS-4000主机平台,包含高可视度彩色触摸屏和电池组M4000T
扩展内存,1G40EXTMEM
可见光故障探测VFL,2.5mm UPP 通用连接器40VFL
光功率计,UPP 通用连接器40PM
高功率光功率计,UPP 通用连接器40HPPM
WiFi/Bluetooth接口40WIFIBLU
主机附件
数字式光纤检查显微镜,包含P5000i视频检查探头和7个检查适配器(满足认证IEC- 61300-3-35)EDFSCOPE5KI
锂离子电池组E60Lilon


OTDR模块部分

MA 系列OTDR模块(中距离)
1310nm/1550nm,40/38dBE4126MA
1310nm/1550nm/1625nm,40/38/37dBE4136MA
1310nm/1550nm,带滤波器的1625nm,40/38/37dBE4136RMA
带滤波器的1650nm,37dBE4118RMA65
MP 系列OTDR模块(长距离)
1310nm/1550nm,43/41dBE4126MP
1310nm/1490nm/1550nm,43/41/41dBE4138MP49
1310nm/1550nm/1625nm,43/41/41dBE4136MP
1310nm/1550nm,带滤波器的1625nm,43/41/41dBE4136RMP
带滤波器的1650nm,40dBE4118RMP65
QUAD系列OTDR模块(单/多模)
850nm/1300nm:26/24dB;1310nm/1550nm:37/35dBE4146QUAD
850nm/1300nm:26/24dBE4123MM
光通量模场控制器,50µm 多模,SC/PCEFJEF50CONSCPC
光通量模场控制器,50µm 多模,FC/PCEFJEF50CONFCPC
FiberComplete模块
1310nm/1550nm,FiberComplete,40/38dB OTDRE4126FCOMP-MA
1310nm/1550nm/1625nm,FiberComplete,
40/38/37dB OTDR
E4136FCOMP-MA
1310nm/1550nm,带滤波器的1625nm,FiberComplete ,40/38/37dB OTDRE4136FCOMP-RMA
1310nm/1490nm/1550nm,FiberComplete,
43/41/41dB OTDR
E4138FCOMP-MP
SC/PC或SC/APC无反射终端ENRTERMSC
FC/PC或FC/APC无反射终端ENRTERMFC
OTDR模块选项
连续波和调制光源(与OTDR同一接口)E41OTDRLS
光功率计选件(与OTDR同一接口)E41OTDRPM
光接口适配器:PC系列:EUNIPCFC, EUNIPCSC, EUNIPCST, EUNIPCDIN, EUNIPCLC
APC系列:EUNIAPCFC, EUNIAPCSC, EUNIAPCDIN, EUNIAPCLC

FTTx/PON光功率计模块

OLP-4057 PON光功率计模块
1310/1490/1550 nm,PC插芯2295/03
1310/1490/1550 nm,APC插芯2295/23
1310/1490 nm,PC插芯2295/04
1310/1490 nm,APC插芯2295/24



技术参数:
显示:
     标准:TFT color, 7-in, LCD 800×480,适用于户外的高可视度显示屏
     可选:触摸屏,TFT color, 7-in, LCD 800×480,适用于户外的高可视度显示屏
存储和I/O接口:
     内部存储器:32M,可存储1000条测试结果
     扩展存储器:最小1G
     2×USB2.0, 1×RJ45 以太网(1 Gb/s)
     WiFi无线局域网:标准 IEEE 802.11 b/g
     蓝牙:Class 2, 范围10 m
     音频接口:2.5mm
     以太网:10/100/1000MHz,全双工
电源:
     电池:锂离子电池,6600mAh
     交流适配器:输入100-250 V, 50-60 Hz;输出 12-15V DC/3.7 A
     电磁兼容:符合EN 60950
     电池操作时间:超过11小时;符合Telcordia GR-196-CORE
外形与重量:
     外形尺寸:260 x 135 x 90 mm(包含主机,两个模块和电池)
     重量:1.4kg(仅主机和电池);<2.0kg(主机、一个模块和电池)
环境温度:
     操作温度:0~ +40°C(含所有选项)
     储存温度:-20~+60°C
     湿度:95%

基于主机平台的选件:

光功率计(E40PM):
     功率范围:+10~-60dBm
     校准波长:850nm、1310nm、1550nm
     光接口连接器:通用UPP接口,可选2.5mm和1.25mm
可见光故障探测器VFL(E40VFL):
     波长:635nm±15nm
     输出功率:<1mw
     激光安全:Class 2
     光接口连接器:通用UPP接口,可选2.5mm和1.25mm
快速捕获光纤检查显微镜工具组:
     数字式光纤检查显微镜,满足认证IEC- 61300-3-35。包含数字式P5000i视频检查探头和检查适配器
     放大倍率:200倍和400倍
     接口:USB
     光接口检查适配器:FC, SC, SC-APC, LC, U25, U25MA, U12

OTDR模块——MA、MP、QUAD系列
特点:
     接入网和FTTx测试的最佳方案;
     在一个模块上可以进行三个波长的测试;
     在一个模块上可实现单模、多模4波长测试;
     高的距离分辨率和短的盲区;
     自动光业务信号检测功能;
     OTDR模块即可扩展光源和光功率计测量功能;
     支持在线OTDR测量,使用1625nm或1650nm通过滤波器实现OTDR的带外测量;
     自动微弯检测。

技术参数:
水平参数:
     激光安全(21 CFR):Class 1
     距离单位:km、feet和miles
     折射率:1.30000 ~ 1.70000  步长:0.00001
     数据采样点:
         MA、QUAD:128,000
         MP:256,000
     盲区:
         MA系列:事件盲区:0.9m;衰减盲区:4m
         MP系列:事件盲区:0.8m;衰减盲区:4m
         QUAD系列:事件盲区:850/1300nm:0.8m;1310/1550nm:0.9m;衰减盲区:4m
     距离测量:自动或双光标手动
     距离范围:
         MA、MP系列:0.5km~260km
         QUAD系列:3.25m~260km
     标识分辨率:1cm
     采样分辨率:4cm
     距离精度:±1 m ±采样分辨率 ±1×10-5×距离

垂直参数:
     衰减分析:自动,手动,2点法,5点法和LSA分析
     显示范围:1.25dB~55dB
     显示分辨率:0.001dB
     标识分辨率:0.001dB
     线性度:0.03dB/dB
     动态范围(SNR=1):
         MA系列:1310nm:40dB;1550nm:38dB;1625nm:37dB;1650nm:37dB
         MP系列:1310nm:43dB;1490nm:41dB;1550nm:41dB;1625nm:41dB;1650nm:40dB
         QUAD系列:850nm:26dB;1300nm:24dB;1310nm:37dB;1550nm:35dB
     门限:0.01 ~ 5.99 dB  步长:0.01dB

反射/回损测量:
     反射精度:±2dB
     显示分辨率:0.01dB
     门限:–11 ~ –99 dB  步长:1dB

光源(E41OTDRLS):与OTDR同一接口
     连续波(CW)输出功率:-3.5dBm
     输出模式:CW, 270 Hz, 330 Hz, 1 kHz,2 kHz, TWINTest

光功率计(E41OTDRPM):与OTDR同一接口
     单模:
         功率范围:0 ~ –50dBm
         测试波长:1310nm,1490nm,1550nm,1625nm,1650nm
         测量精度:±0.5dB
     多模:
         功率范围:-3~ –30dBm
         测试波长:850nm,1300nm
         测量精度:±1dB




订货信息



主机部分
描述订货号
MTS-4000主机平台,包含高可视度彩色显示屏和电池组M4000
MTS-4000主机平台,包含高可视度彩色触摸屏和电池组M4000T
扩展内存,1G40EXTMEM
可见光故障探测VFL,2.5mm UPP 通用连接器40VFL
光功率计,UPP 通用连接器40PM
高功率光功率计,UPP 通用连接器40HPPM
WiFi/Bluetooth接口40WIFIBLU
主机附件
数字式光纤检查显微镜,包含P5000i视频检查探头和7个检查适配器(满足认证IEC- 61300-3-35)EDFSCOPE5KI
锂离子电池组E60Lilon


OTDR模块部分

MA 系列OTDR模块(中距离)
1310nm/1550nm,40/38dBE4126MA
1310nm/1550nm/1625nm,40/38/37dBE4136MA
1310nm/1550nm,带滤波器的1625nm,40/38/37dBE4136RMA
带滤波器的1650nm,37dBE4118RMA65
MP 系列OTDR模块(长距离)
1310nm/1550nm,43/41dBE4126MP
1310nm/1490nm/1550nm,43/41/41dBE4138MP49
1310nm/1550nm/1625nm,43/41/41dBE4136MP
1310nm/1550nm,带滤波器的1625nm,43/41/41dBE4136RMP
带滤波器的1650nm,40dBE4118RMP65
QUAD系列OTDR模块(单/多模)
850nm/1300nm:26/24dB;1310nm/1550nm:37/35dBE4146QUAD
850nm/1300nm:26/24dBE4123MM
光通量模场控制器,50µm 多模,SC/PCEFJEF50CONSCPC
光通量模场控制器,50µm 多模,FC/PCEFJEF50CONFCPC
FiberComplete模块
1310nm/1550nm,FiberComplete,40/38dB OTDRE4126FCOMP-MA
1310nm/1550nm/1625nm,FiberComplete,
40/38/37dB OTDR
E4136FCOMP-MA
1310nm/1550nm,带滤波器的1625nm,FiberComplete ,40/38/37dB OTDRE4136FCOMP-RMA
1310nm/1490nm/1550nm,FiberComplete,
43/41/41dB OTDR
E4138FCOMP-MP
SC/PC或SC/APC无反射终端ENRTERMSC
FC/PC或FC/APC无反射终端ENRTERMFC
OTDR模块选项
连续波和调制光源(与OTDR同一接口)E41OTDRLS
光功率计选件(与OTDR同一接口)E41OTDRPM
光接口适配器:PC系列:EUNIPCFC, EUNIPCSC, EUNIPCST, EUNIPCDIN, EUNIPCLC
APC系列:EUNIAPCFC, EUNIAPCSC, EUNIAPCDIN, EUNIAPCLC

FTTx/PON光功率计模块

OLP-4057 PON光功率计模块
1310/1490/1550 nm,PC插芯2295/03
1310/1490/1550 nm,APC插芯2295/23
1310/1490 nm,PC插芯2295/04
1310/1490 nm,APC插芯2295/24
