在光纤通信工程施工中，高密度光缆熔接是干线组网、机房布线、5G基站建设的核心工序。相较于单芯熔接机逐芯熔接效率低下的问题，带状熔接机可一次性完成多芯光纤同步熔接，大幅提升高密度光纤链路的施工效率，是现代大芯数光缆施工的核心设备。本文将系统讲解带状熔接机的定义、应用场景、全套操作流程、单芯拼带方法、必备工具、常见问题及官方检测标准，覆盖施工全流程实操要点。
一、什么是带状熔接机

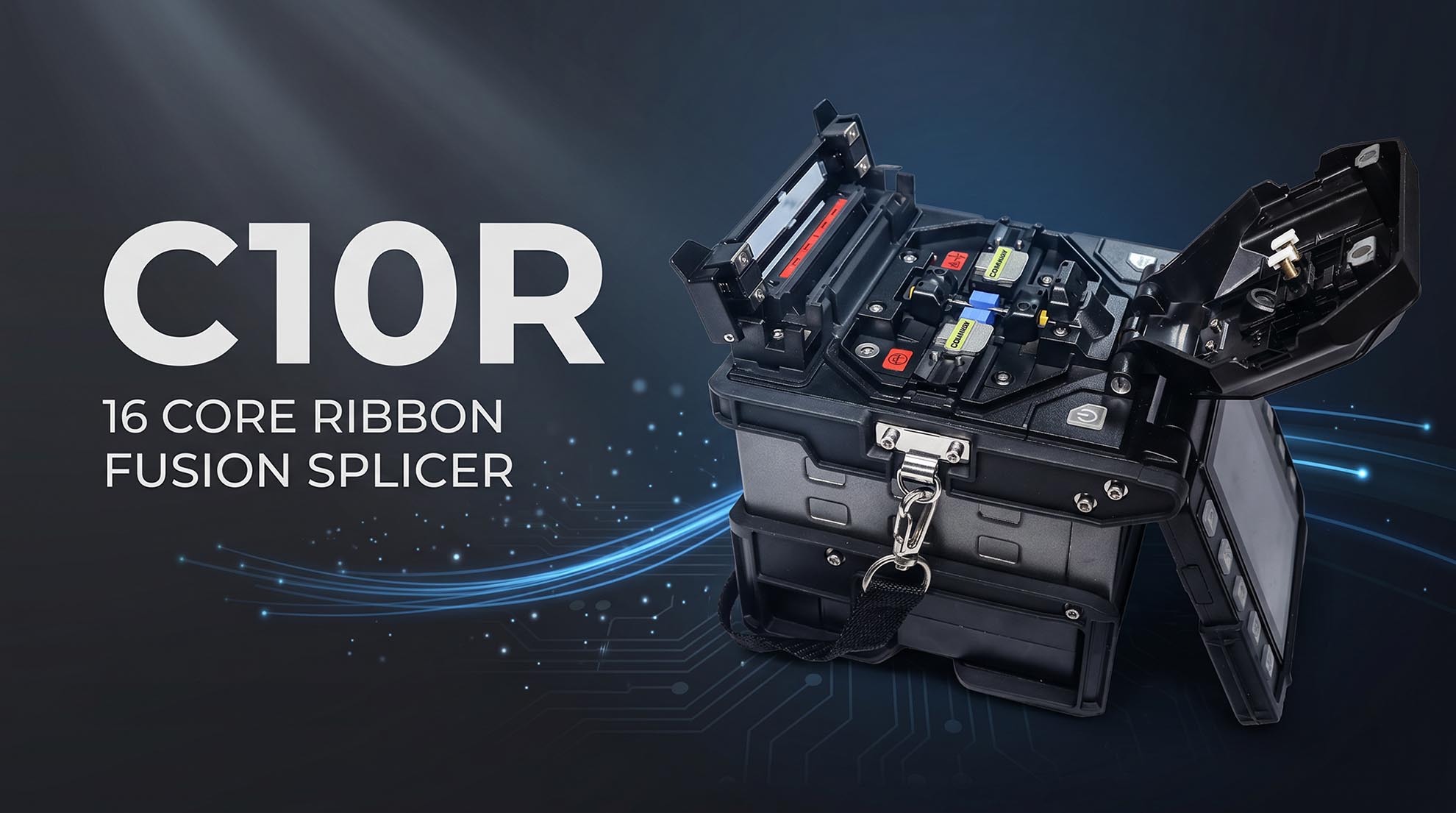

带状熔接机又称多芯熔接机，是专门针对带状光纤设计的高精度光纤熔接设备，核心功能是一次性完成4芯、8芯、12芯甚至16芯带状光纤的对准、放电熔接与热缩保护，区别于仅能单芯作业的普通熔接机。
其工作原理与单芯熔接机一致，均采用电弧放电熔接技术：通过高精度光学镜头捕捉光纤端面图像，自动校准多根光纤的轴向、端面间隙，利用高压电弧瞬间熔化光纤端面，再通过精准推进对接，实现多芯光纤同步低损耗接续。
相较于单芯熔接机，带状熔接机具备三大核心优势：一是效率极高，一次熔接等同于十数次单芯操作，适配大芯数光缆施工；二是一致性强，多芯同步校准熔接，芯间损耗差异小，链路稳定性更高；三是适配性广，可兼容成品带状光纤，也可适配单芯拼带后的光纤组，满足多样化施工场景。目前主流机型可支持2-12芯常规熔接，高端机型可覆盖16芯带状光纤熔接需求。
二、带状熔接机核心应用场景
带状熔接机主打高密度、大芯数、大批量光纤熔接场景，是干线通信、核心机房、5G组网的必备设备，具体应用场景如下：
通信干线工程：长途骨干光缆、城际城域网大芯数光缆接续，这类光缆多为48芯、72芯、96芯带状结构，带状熔接可大幅缩短施工周期，保障干线链路低损耗、高稳定传输。
5G/6G基站组网：基站汇聚层、接入层高密度光缆熔接，解决基站密集布线、芯数量大的施工难题，适配规模化基站建设需求。
数据中心布线：机房主干光缆、机柜互联大芯数光纤链路施工，满足数据中心高带宽、高密度、高可靠性的传输要求，降低链路故障概率。
小区/园区宽带组网：大型商住区、工业园区集中布线工程，批量完成入户主干光缆熔接，提升规模化布线施工效率。
政企专线工程：银行、医院、政企单位专属高速光纤链路建设，多芯同步熔接保障多条专线同步施工，且接续损耗统一、稳定性强。
光缆抢修运维：大芯数光缆断裂应急抢修，快速完成多芯接续，最大限度缩短通信中断时间，降低运维损失。
三、带状熔接全套操作过程及必备工具
带状光纤熔接对工具精度、操作规范性要求极高，工具选型不当、操作步骤失误会直接导致熔接损耗超标、断芯、端面污染等问题。以下为全套必备工具及标准化操作教程。
（一）熔接必备全套工具
核心设备：带状光纤熔接机（适配对应芯数，常规12芯为主）、专用带状光纤夹具
剥离工具：带状光纤热剥钳（专用，可同步剥离多芯涂覆层，不损伤裸纤）、光缆开剥器、束管剥线钳
切割工具：高精度带状光纤切割刀（多芯同步切割，保障端面平整、角度统一）
清洁工具：无尘擦拭纸、光纤专用酒精棉（99.7%无水酒精）、光纤清洁笔、吹气尘球
保护工具：带状光纤热缩套管（对应芯数规格）、光纤固定胶带、收纳盘
检测辅助工具：光功率计、光纤故障检测仪、端面放大镜
（二）标准化带状熔接操作流程
整套流程分为光缆开剥-光纤处理-端面切割-对位熔接-热缩保护-检测验收六大步骤，全程规范操作如下：
光缆开剥与整理：使用光缆开剥器小心剥除光缆外护套、加强芯与束管，根据施工需求预留合适长度的带状光纤，剥离过程中力度轻柔，避免挤压、弯折光纤；清理光纤表面油污、碎屑，理顺带状光纤，避免芯线缠绕、扭曲。
光纤涂覆层剥离：调试带状热剥钳温度（常规适配光纤涂覆层剥离温度），将带状光纤平稳放入剥钳卡槽，对准剥离长度，轻按开关同步剥除多芯光纤外层涂覆层，剥离后检查裸纤，确保无划痕、断纤、损伤。
高精度清洁：蘸取少量无水酒精的无尘擦拭纸，沿单根裸纤单向擦拭清洁，去除残留涂覆层、灰尘、油污；全程禁止反复擦拭、干擦，清洁后的光纤避免触碰桌面、设备外壳，防止二次污染。
多芯同步切割：将清洁完成的带状光纤固定在专用夹具上，精准调节切割长度，放入带状切割刀卡槽并锁紧；启动切割刀完成一次性多芯同步切割，切割后禁止触碰光纤端面，保证端面平整、无崩边、无毛刺。
设备对位与熔接：打开带状熔接机防风盖，将两端切割完成的带状光纤夹具精准放入设备V型槽，微调光纤位置，保证两端光纤端面间距均匀、平行对齐；关闭防风盖，启动自动熔接程序，设备将自动完成端面除尘、间隙校准、电弧熔接、芯轴对准，全程耗时约10-18秒。
热缩加固保护：熔接完成后，先将提前套入的带状热缩套管移至熔接点中心位置，确保套管完全覆盖接续部位；将光纤平稳放入熔接机热缩槽，启动热缩程序，设备自动控温加热，完成套管收缩固化，保护光纤熔接点，避免弯折、受潮、断裂。
整理收纳：热缩冷却完成后，取出光纤，轻轻整理弧度，规整盘纤，避免熔接点受力、弯折，完成单次带状熔接作业。
四、单芯光纤拼成带状光纤：操作方法与专用拼带工具
实际施工中，常遇到无成品带状光纤、仅单芯散纤的场景，需通过人工拼带工艺将多根单芯光纤组合为标准带状光纤，适配带状熔接机批量熔接，大幅提升施工效率。
（一）拼带必备专用工具
光纤拼带专用夹具、12芯光纤拼带定位板
光纤拼带胶（专用低折射率固化胶，不影响光纤传输性能）
UV固化灯、无尘棉签、精准刻度尺
辅助固定胶带、光纤整理收纳工具
（二）单芯拼带标准化操作步骤
单芯光纤预处理：选取规格一致、无破损、无衰减异常的单芯光纤，统一剥离两端涂覆层，清洁裸纤表面灰尘与杂质，保证每根光纤纤芯干净、无划痕、无弯折。
规整排序定位：按照通信行业标准光纤色谱（蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉、青），将单芯光纤依次排列，对齐光纤端头，保证每根光纤间距均匀、平行无交叉、无长短差异。
固定拼带夹具：将排序完成的单芯光纤平稳放入拼带定位板与专用夹具中，锁紧夹具，固定光纤间距与位置，严格控制芯间间距与成品带状光纤一致，避免错位、偏移。
涂胶固化成型：用无尘棉签蘸取适量专用拼带胶，均匀涂抹在光纤排列固定区域，涂胶厚度均匀、无气泡、无溢胶；涂抹完成后，开启UV固化灯照射固化，等待胶体完全凝固，使多根单芯光纤牢牢粘合为整体带状结构。
成型检测修整：固化完成后拆除夹具，检查拼带成品，确认光纤排列整齐、间距标准、无歪斜、无胶体残留、无纤芯损伤；修整边缘多余胶体，最终成型的拼带光纤可直接适配带状熔接机完成批量熔接。
核心注意事项：拼带过程严禁用力拉扯、弯折光纤，胶体用量需精准控制，过量易导致光纤形变，过少会造成粘合不牢固，影响熔接精度与链路稳定性。
五、带状熔接常见问题、成因及解决方法
带状熔接芯数多、精度要求高，施工中易出现损耗超标、对芯偏移、热缩气泡、断芯等问题，以下为高频故障、成因及针对性解决方案：
故障一：整体/单芯熔接损耗超标成因：光纤端面污染、切割角度过大、端面崩边；V型槽残留灰尘导致对位偏移；光纤拼接错位、间隙不均；电极老化放电不稳定。 解决：重新清洁光纤端面与设备V型槽、镜头；更换刀片重新切割，保证端面角度≤0.5°；清洁或更换老化电极，校准设备放电参数；重新对位熔接。
故障二：多芯光纤对芯偏移、高低差成因：拼带光纤排列不规整、夹具固定松动；切割刀精度偏差、放置不平；设备V型槽磨损、错位。 解决：重新规整拼带光纤，锁紧夹具；校准切割刀水平度，更换磨损刀片；更换设备可更换V型槽，复位设备参数后重试。
故障三：热缩后出现气泡、褶皱、套管偏移成因：熔接点未居中放置、套管内残留灰尘；热缩温度异常、加热时间不足；光纤放置歪斜。 解决：清洁热缩套管，将熔接点精准居中；调试设备热缩参数，延长适配加热时间；平整放置光纤，避免偏移受力。
故障四：熔接后局部断芯、纤芯损伤成因：剥纤力度过大、温度过高刮伤裸纤；拼带胶体固化挤压纤芯；放电电弧过大灼烧端面。 解决：调试热剥钳温度与力度，轻柔剥纤；规范拼带涂胶工艺，避免挤压纤芯；微调设备放电参数，适配带状光纤熔接模式。
故障五：设备无法自动对位、熔接失败成因：镜头灰尘遮挡、成像模糊；光纤放置超出感应范围；设备模式与光纤芯数不匹配。 解决：清洁设备高清镜头与感应区域；规范光纤放置位置，贴合卡槽；切换对应芯数的带状熔接模式，重启设备校准参数。
六、带状熔接官方检测验收标准
依据国内通信工程施工规范及行业通用标准，带状光纤熔接需满足以下损耗、外观、性能要求，方可验收合格：
（一）熔接损耗标准（核心指标）
常规单芯、带状光纤熔接平均损耗≤0.05dB，优质施工可控制在0.01-0.03dB；
单芯最大损耗不得超过0.1dB，多芯之间损耗差值≤0.03dB，保证链路传输一致性；
干线核心链路、5G基站链路严格执行≤0.03dB标准，普通接入链路可放宽至≤0.05dB。
（二）端面与对位标准
光纤端面切割角度≤0.5°，无崩边、毛刺、划痕、污渍，端面平整光滑；
多芯光纤对位无偏移、无高低差、无轴向错位，纤芯同心度达标；
拼带光纤芯距均匀、排列规整，无歪斜、无交叉，符合带状光纤成型规格。
（三）热缩与外观验收标准
热缩套管收缩完整、紧贴光纤，无气泡、褶皱、开裂、偏移，熔接点完全被套管覆盖；
熔接后光纤无断芯、无损伤、无过度弯折，盘纤弧度规范，无受力挤压点位；
拼带成型牢固，胶体无脱落、无开裂，光纤色谱排序准确无误。
（四）链路性能标准
熔接完成后通过光功率计、OTDR测试仪检测，链路无异常衰减、无反射峰、无断点，全程传输稳定，符合通信链路传输设计要求。
七、总结
带状熔接机是高密度光纤工程的核心设备，核心价值在于多芯同步熔接、高效施工、损耗统一、链路稳定。无论是成品带状光纤直接熔接，还是单芯人工拼带熔接，都需严格遵循工具选型、预处理、切割、对位、热缩、检测的标准化流程。施工中重点把控端面清洁、切割精度、对位校准、固化成型四大关键环节，严格遵守行业检测标准，可有效规避熔接故障，保障光纤链路长期稳定传输，满足干线、机房、5G组网等各类高端通信工程的施工要求。
