如何计算光纤损耗和距离估计?
发布时间:2022-03-14 浏览数:0

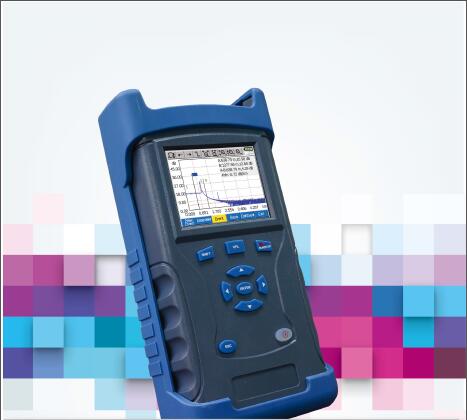

有许多方法来解决确定光纤链路的损耗问题。最简单,最准确的方法是运用实际链路的光时域RelectometerOTDR)跟踪。

这会给你的实际损失值在链接的所有事件(连接器,接头和光纤损耗)。在不存在一个实际的OTDR迹线,也有可用于估计链路的功率两个备选方案。

 100

1.     估计整个现有光纤链路的总的链路损耗在光纤长度与损失的变量是已知的

2.     如果光功率预算和损失变量被称为估计最大光纤距离。



损失变量是连接器,接头和每个光纤的公里衰减。如果对于所有的损失变量的实际值是未知的,需要对每个估计来完成计算。在这种情况下,人们会希望采取一个最坏的情况下的方式,以保证有可用的链路足够的电力。下表包括通常接受的这些计算损失值:



光纤

类型

波长

光纤

衰减

/公里*

光纤

衰减

/公里#

连接器

失利

拼接

失利

多模

50 /150μm

850纳米

1300纳米

3.5DB

1.5DB

2.5DB

0.8DB

0.75DB

0.75DB

0.1DB

多模

52.5 /125μm

850纳米

1300纳米

3.5DB

1.5DB

3.0DB

0.7DB

0.75DB

0.75DB

0.1DB

模式

9μm

1310纳米

0.4DB

0.35DB

0.75DB

0.1DB

模式

9μm

1550纳米

0.3DB

0.22DB

0.75DB

0.1DB

*这些数值属于每个TIA / EIA和其他行业especifications并在所有链路损耗计算使用Transition Networks的值。

#这些值可与新的光纤安装中所获得的性能的一个例子。

IEEE还建议如下表定义的最大电缆距离:



标准

数据速率

Mbps)的

电缆类型

IEE

标准距离

10BASE-FL

10

850纳米多模

50/125 微米62.5 /125μm

2公里。

100BASE-FX

100

1300nm的多模

50 /125μm62.5 /125μm

2公里。

100BASE-SX

100

850纳米多模

50 /125μm62.5 /125μm

3亿英镑。

1000BASE-SX

1000

850nm

多模50 /125μm
850nm

多模62.5 /125μm

550米。
220
米。
